Печь для отжига

Металлы окисляются во время отжиговой термической обработки, поэтому отжиг должен продолжаться в процессе окисления до тех пор, пока металл не станет красным. Следует отметить, что когда металл становится темно-красным, достигается критическая температура, и нагрев необходимо немедленно остановить. В противном случае металл может расплавиться.

Затем следует закалка, что означает, что термически обработанный металл охлаждается в воде до такой степени, чтобы его можно было снова обработать. Один и тот же металл можно отжигать несколько раз, и степень отжига контролируется, при условии, что металл не станет слишком твердым во время повторной обработки, поддерживает операцию моделирования и не высыхает.

Процесс отжига легче освоить с опытом. Если вы новичок, мы также предоставим некоторые подробные данные для вашего

3.1 Как отжигать золото?

Для золота с разной чистотой и формы время отжига и температура различны. Для золота разных форм также необходимо использовать правильный метод обработки.

• Желтые и белые золотые сплавы

Степень отжига золотого сплава в основном заключается в термической обработке при температуре 676°C в течение 10 минут до светло-красного цвета, а затем закалка в воде.

Платиновые сплавы требуют нагрева до 732°C в течение 10 минут до темно-оранжевого цвета перед закаливанием в воде.

• Толстые и тонкие проволоки

Как для толстых, так и для тонких золотых проволок необходимо обращать внимание на регулировку температуры и времени. Температура должна быть ниже точки плавления золота. При нагреве необходимо поворачивать деталь, чтобы она равномерно прогревалась. После того как металл станет красным, его следует погрузить в воду для закалки. При отжиге тонкой проволоки, при наматывании катушки необходимо зафиксировать два конца, чтобы предотвратить ее расползание при нагреве.

• Листья и блоки

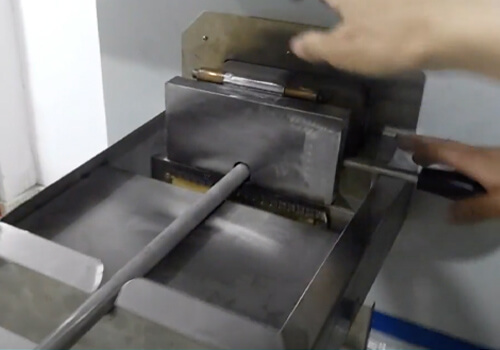

Для золотых листов и слитков мы разработали специальную туннельную печь, которая более подходит для производителей с потребностью в массовом производстве, и она имеет функцию сварки. Когда сварочный вспомогательный материал помещается между двумя металлами, он помогает соединить два изделия в процессе нагрева, а процесс отжига одновременно осуществляет сварку, что делает работу более эффективной.

3.2 Как отжигать серебро?

Даже без отжига, поскольку твердость серебра не очень высокая, оно может достичь 70% холодной обработки. Если стерлинговое серебро подлежит отжигу, его необходимо нагреть до 593°C, чтобы оно стало тускло-красным, а затем закалить в воде.

Следует отметить, что отжиг чистого серебра необходимо проводить с использованием защитных неокисляющихся материалов. После завершения отжига серебряное изделие следует погрузить в раствор для кислотной обработки на несколько минут, чтобы удалить защитный материал.

3.3 Как отжигать платину?

Температура отжига платины должна достигать 982°C. После того как она станет ярко-оранжевой, платиновое изделие можно охлаждать естественным образом или в воде. Из-за особенностей платины, можно достичь 70% холодной обработки до отжига.

Для отжига платиновых сплавов, таких как 950Pd и 950Pt, их можно нагревать до 982°C в течение примерно 15 минут, затем закаливать.

3.4 Часто встречающиеся проблемы при отжиге драгоценных металлов.
