чиллер с воздушным охлаждением
При различных методах охлаждения чиллер можно разделить на два типа: воздушного и водяного охлаждения. Воздушно-охлаждаемый чиллер отводит тепло хладагента непосредственно с помощью принудительного воздушного потока вентилятора. Эта модель компактная и мобильная.

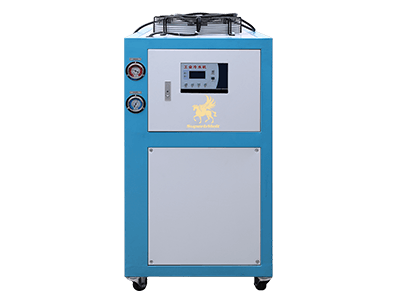

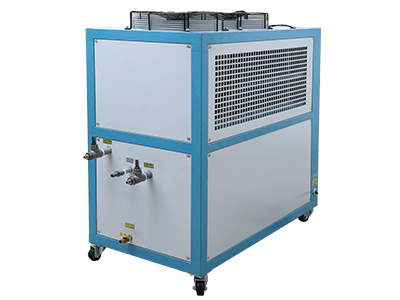

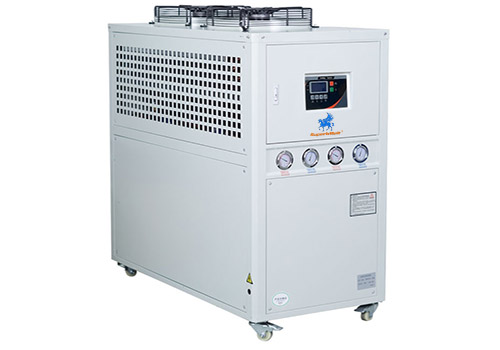

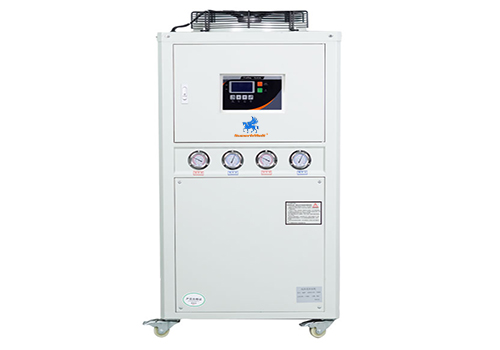

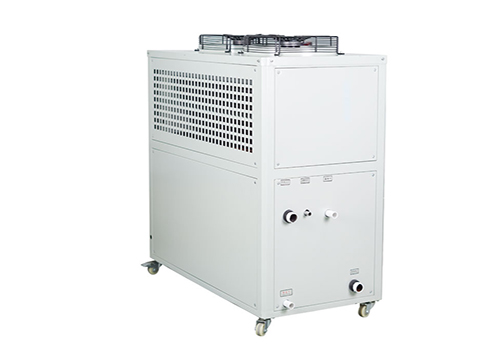

Воздушно-охлаждаемый чиллер SuperbMelt имеет компактную конструкцию, удобен в перемещении, а весь корпус обработан антикоррозийным покрытием, что облегчает установку и использование. Достаточно подключить его к оборудованию, нуждающемуся в охлаждении, и запустить в работу.
Оснащён малошумным двигателем и высокопроизводительным компрессором, обеспечивающими высокое качество охлаждения и стабильную работу машины. Не требует установки градирни, поэтому отлично подходит для использования в регионах с нехваткой воды и на средних промышленных предприятиях.
Параметры водоохлаждаемого чиллера
| Модель | SPB-C-3P | SPB-C-5P | SPB-C-8P | SPB-C-10P | SPB-C-15P | SPB-C-20P |
| Охлаждающая мощность | 8.99 кВт (7742 ккал/ч, 50 Гц) | 13.9 кВт (11990 ккал/ч, 50 Гц) | 21.8 кВт (18748 ккал/ч, 50 Гц) | 28.1 кВт (24089 ккал/ч, 50 Гц) | 44.15 кВт (37965 ккал/ч, 50 Гц) | 59.05 кВт (50805 ккал/ч, 50 Гц) |
| Мощность компрессора | 2.25 кВт (3HP) | 3.75 кВт (5HP) | 6 кВт (8HP) | 7.5 кВт (10HP) | 11.25 кВт (15HP) | 15 кВт (20HP) |
| Мощность насоса | 0.37 кВт | 0.75 кВт | 0.75 кВт (Вертикальный трубный насос) | 1.1 кВт (Вертикальный трубный насос) | 1.5 кВт (Вертикальный трубный насос) | 1.5 кВт (Вертикальный трубный насос) |
| Объем бака | 40 л | 50 л | 110 л | 180 л | 290 л | 290 л |
| Габариты (мм) | 1200*520*1260 | 1250*725*1445 | 1330*725*1445 | 1650*720*1500 | 1750*800*1650 | 1850*800*1750 |
| Вес | 160 кг | 180 кг | 280 кг | 350 кг | 600 кг | 700 кг |
Особенности водоохлаждаемого чиллера
- Чиллер предназначен для охлаждения индукционной печи и литейной машины. Данная серия устройств оснащена импортным из Европы и Америки полностью закрытым, малошумным, высокоэффективным спиральным компрессором с импортным цифровым термостатом.
- Устройство оснащено одним, двумя или тремя независимыми холодильными контурами, которые можно чередовать, и они работают независимо друг от друга.
- Идеальная система защиты и электронная индикация неисправностей гарантируют безопасную работу устройства без повреждений.
- Простая установка: все устройства полностью настроены, включая добавление охлаждающего масла.
- Пользователи могут сразу начать эксплуатацию, просто подключив трубы и электрические цепи, что сокращает время наладки.
Воздушно-охлаждаемые чиллеры обычно используются в оборудовании, которое генерирует тепло за счет трения, например, в мощных устройствах, таких как плавильные печи, литейные печи, сварочные аппараты и оборудование для производства ювелирных изделий. Они также могут применяться в пищевой и фармацевтической промышленности, где предъявляются строгие требования к температуре хранения сырья и продукции.
Выбор чиллера должен основываться на номинальной холодопроизводительности. Холодопроизводительность, также называемая тепловыделением оборудования, должна соответствовать тепловой нагрузке. Если тепловыделение превышает холодопроизводительность, температура оборудования будет повышаться, что снизит эффективность охлаждения. В то же время холодопроизводительность не должна значительно превышать тепловую нагрузку, так как это приведет к неэффективному расходу ресурсов.
Обычно для обозначения размера чиллера используется показатель “Hp”. Например, если воздушно-охлаждаемый чиллер имеет холодопроизводительность около 9 кВт, можно выбрать чиллер на 3P и далее следовать этой схеме. Если вы не знаете, какой чиллер подойдет для вашего оборудования, вы можете обратиться к нашим специалистам по продажам. Мы предоставим профессиональные расчеты, чтобы помочь вам сделать оптимальный выбор.
2 года гарантии
Гарантия на нашу машину на один год дольше, чем гарантия, предоставляемая другими заводами.
Сильная сервисная команда
Мы предоставим ответ на вашу проблему в течение 24 часов благодаря нашему профессиональному инженеру.
Почему воздушно-охлаждаемый водяной чиллер SuperbMelt
Любые вопросы о водяном холодильнике с воздушным охлаждением SuperbMelt
Руководство по водяному холодильнику с воздушным охлаждением SuperbMelt
Как работает воздушный холодильник SuperbMelt?
1.1 Принцип работы
Когда воздушный холодильник работает, тепло охлаждающей жидкости, такой как охлаждающая вода, будет поглощаться хладагентом, после чего испаритель будет постоянно генерировать газ под действием компрессора, который затем сжимается в пар с высокой температурой и давлением. Далее пар хладагента и тепло воздуха будут обмениваться в конденсаторе, охлаждаясь до жидкости, и под действием механизма расширения снова испаряется в испарителе, поглощая тепло охлаждаемого материала и продолжая циркуляцию.
1.2 Состав холодильной системы
- Конденсатор
Функция конденсатора заключается в том, чтобы выводить тепловую энергию и конденсировать хладагент в процессе охлаждения. Конденсаторы подразделяются на водяные конденсаторы, воздушные конденсаторы и испарительные конденсаторы.
- Резервуар для жидкости
Расположен за конденсатором и непосредственно соединен с сливной трубой конденсатора. Используется для хранения жидкого хладагента из конденсатора и для полного использования охлаждающей поверхности конденсатора.
- Фильтр-сушилка
Ее функция — предотвратить попадание влаги и загрязняющих веществ, таких как металлические стружки, масло и т.д., в процессе работы системы охлаждения. Когда температура понижается, в случае наличия влаги могут возникнуть засоры в трубопроводах, что повлияет на работу системы охлаждения, и фильтр-сушилка помогает избежать этой проблемы.
- Испаритель
Испаритель — это теплообменное устройство, которое поглощает тепло охлаждаемого объекта за счет испарения хладагента. Его основная функция — поглощение тепла, также называется выводом охлаждения.
- Терморегулирующий вентиль
Когда хладагент высокого давления и нормальной температуры проходит через терморегулирующий вентиль, он выполняет роль сужения и снижения давления, превращая хладагент в жидкость или пар низкой температуры и давления, который затем поступает в испаритель, испаряется и поглощает тепло, что в конечном итоге приводит к охлаждению.
1.3 Операционные процедуры
Шаг 1: Подготовка к запуску
Проверьте, находится ли оборудование в нормальном состоянии, правильно ли подключены трубопроводы и проводка, а также соответствует ли источник питания требованиям.
Проверьте, чтобы все клапаны находились в правильном положении.
Шаг 2: Проверка источника питания
Включите основной источник питания, проверьте фазировку питания оборудования. Если загорится индикатор ошибки обратной фазы, поменяйте местами две фазы питания и перезапустите мотор.
Шаг 3: Рабочий режим машины
Включите водяной насос, дождитесь циркуляции охлажденной жидкости, затем включите компрессор и отрегулируйте нужную температуру.
Шаг 4: Остановка машины
Сначала выключите компрессор, затем остановите насос холодной воды.
Как выбрать подходящий воздушный холодильник?
Индустриальные охладители широко используются и играют важную роль в многих процессах, требующих охлаждения в промышленном производстве. Однако существует множество типов охладителей. Какой тип охладителя лучше всего подходит для вашего завода и обеспечивает необходимый охлаждающий эффект?
- Рабочая среда
Воздушно-охлаждаемый охладитель SuperbMelt более компактен и не занимает много места в производственном помещении. Он более подходит для наружных установок или вентилируемых цехов. Если вы находитесь в районе с нехваткой воды, то воздушно-охлаждаемый охладитель будет лучшим выбором, так как он не требует большого количества воды и непосредственно достигает охлаждения с помощью воздуха, поглощая тепло и выбрасывая его.
- Электропитание
Стандарт потребления электроэнергии изменяется в зависимости от регламентов разных стран и регионов. В зависимости от региона клиента, мы можем предложить соответствующие источники питания, такие как 440-480 В, 380-420 В, 280-230 В, 50 Гц и 60 Гц.
- Метод управления
Точность управления также является важным фактором. Охладитель SuperbMelt обладает высоким уровнем автоматического управления, а точность и качество охлаждения также выше. В то же время автоматическое управление эффективно снижает потребление энергии и сокращает затраты.
- Простота эксплуатации
Воздушно-охлаждаемый охладитель прост в эксплуатации и может быть использован сразу после подключения, что позволяет сэкономить на обучении и снижает затраты на обслуживание.
- Качество компрессора
Компрессор является важной частью всей системы охлаждения. SuperbMelt использует компрессоры, импортированные из Японии и США, с высокой производительностью, стабильной работой и низким уровнем шума, что значительно защищает окружающую среду в закрытых помещениях.
Сравнение воздушных и водяных холодильников
Охладители делятся на два типа по методу охлаждения: воздушные и водяные. Основное различие заключается в различных методах охлаждения и конструкциях конденсаторов. Водяной охладитель использует оболочечно-трубный конденсатор, а воздушный охладитель — ребристый конденсатор. Водяной охладитель работает в паре с охладительной башней, а воздушный охладитель использует свой собственный вентилятор для рассеивания тепла.
Охлаждающая система
Воздушный охладитель напрямую выбрасывает тепло в окружающий воздух через ребристый конденсатор, поэтому его легко перемещать, и не требуется установка охладительной башни.
Водяной охладитель требует, чтобы хладагент поглощал тепло и обменивался им с водой, затем вода, поглотившая тепло, направляется в внешнюю охладительную башню через водопровод, поэтому необходимо строить специальную рабочую зону для водяного охладителя.
Размер оборудования
Водяной охладитель требует установки стационарной охладительной башни, поэтому его объем значительно больше, чем у воздушного, и он обычно используется в крупных промышленных заводах.
Воздушный охладитель, в свою очередь, небольшой по размеру, что делает его более подходящим для небольших и средних заводов по плавке, литью, обработке ювелирных изделий, а также для научных лабораторий.
Рабочая среда
Воздушный охладитель должен располагаться в хорошо проветриваемом цехе или прямо на улице. Насос можно разместить непосредственно с оборудованием, что позволяет не занимать отдельное помещение.
Для работы водяного охладителя требуется специальное машинное помещение для нормальной работы оборудования, и место для охладительной башни также должно быть фиксированным, что предъявляет определенные требования к площади производственного помещения.
Охлаждающая способность
По сравнению с водяным охладителем, охлаждающая способность воздушного охладителя меньше, поэтому воздушный охладитель больше подходит для малых и средних систем, в то время как водяной охладитель подходит для крупных систем.
Некоторые промышленные лазерные устройства, покрытия, горячие гибочные машины, металлообрабатывающее оборудование и другие устройства используют воздушный охладитель.
Начальные затраты
Воздушный охладитель оснащен баком для воды и насосом, его стоимость ниже, и он более доступен, в то время как водяной охладитель более громоздкий и требует установки охладительной башни, необходимо также учитывать стоимость земельных участков.
Таким образом, первоначальные инвестиции в воздушный охладитель значительно ниже, чем в водяной охладитель.
