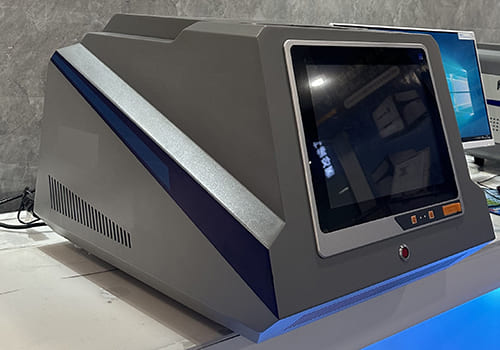

Настольный XRF анализатор
SuperbMelt настольный XRF-анализатор для 74 элементов от калия (K) до урана (U) (исключая легкие элементы)
Настольный XRF-анализатор SuperbMelt может обнаруживать 74 элемента — от калия (K) до урана (U) — в различных формах, таких как твердые вещества, порошки или жидкости (за исключением легких элементов). Всего одним тестом он способен анализировать драгоценные металлы, включая золото, серебро, платину, родий и палладий.
Этот анализатор обеспечивает быстрое время тестирования (от 5 до 60 секунд) и высокоточныe результаты с диапазоном точности от 0,01% до 99,99% и погрешностью не более 0,05%. Он также способен выявлять примеси, такие как золото с рением и золото с вольфрамом.
Созданный для стабильности и точности, он может отличать золото 99,99% от золота 99,90%. Программное обеспечение имеет удобный интерфейс, отображающий процентное содержание и чистоту золота в каратах. Также предусмотрена возможность создания индивидуальных отчетов в соответствии с требованиями клиентов. Это делает анализатор идеальным для различных применений, включая изготовление ювелирных изделий на заказ, программы выкупа золота, проверку качества ювелирных изделий в розничной торговле, оценку в ломбардах, образовательные программы по ювелирному делу и академическую подготовку.
| Модель | SPB-XR3200 |
| Диапазон анализа | 0.01% ~ 99.99% |
| Точность измерения | 0.05% |
| Форма образца | Твердое тело, порошок, жидкость |
| Напряжение трубки | OuA~1000uA |
| Высоковольтный источник питания | 0 ~ 50KV |
| Камера | HD камера |
| Фильтры | Выборка настраиваемых переключателей |
| Тип детектора | Пропорциональный счетчик |
| Анализатор | Многоканальная симуляция |

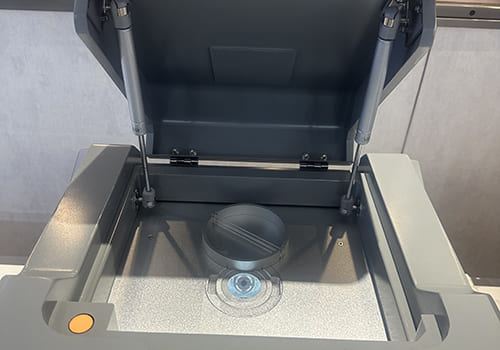

| Размер камеры для образца | 270*260*100(мм) |
| Время теста | 5 сек ~ 60 сек |
| Диапазон обнаруживаемых элементов | 74 элемента от калия (K) до урана (U) (исключая легкие элементы) |
| Стандартные аксессуары | Держатель для украшений*1, сетевой кабель*1, калибровочные образцы*1 |
| Программное обеспечение для анализа | Программное обеспечение для качественного и количественного анализа |
| Внешние размеры | 520*450*400(мм) |
| Вес | 38 кг |
Изготовление и кастомизация ювелирных изделий:
Проверяет чистоту золота, серебра, платины и других драгоценных металлов в соответствии с отраслевыми стандартами.
Помогает при разработке индивидуальных ювелирных изделий с точным составом металлов, что важно для высококлассных и эксклюзивных изделий.
Программы переработки и выкупа золота:
Обеспечивает быструю оценку золотых изделий для определения их стоимости при выкупе или переработке.
Обнаруживает примеси золота с вольфрамом и золотa с рением, которые часто используются для изменения веса золотых изделий.
Ломбарды и контроль качества:
Гарантирует подлинность при операциях в ломбардах и при перепродаже, минимизируя риск мошенничества.
Обеспечивает быстрое и неразрушающее тестирование, повышая доверие клиентов и ускоряя сделки.
Розничная торговля ювелирными изделиями и оценочные услуги:
Помогает в розничных операциях, предоставляя точную информацию о каратности и чистоте драгоценных металлов.
Генерирует персонализированные отчёты, которые продавцы могут предоставлять клиентам для повышения прозрачности.
Образовательные и учебные учреждения:
Используется в академических программах по ювелирному делу для практического обучения проверке и анализу материалов.
Поддерживает исследовательские проекты в университетах и лабораториях, занимающихся тестированием драгоценных металлов.
Аэрокосмическая и электронная промышленность:
Помогает обеспечить использование высокочистого золота, серебра и платины в критически важных компонентах, таких как разъёмы и цепи, где важна точность.
Производство роскошных часов и товаров высокой стоимости:
Проверяет чистоту металлов в предметах роскоши, таких как часы с позолотой или платиновым покрытием, обеспечивая качество дорогих изделий.
- Ключевые особенности:
Широкий диапазон обнаружения элементов:
Измеряет до 74 элементов от калия (K) до урана (U).
Анализирует различные формы: твердые, порошковые и жидкие (исключая легкие элементы).
Высокая точность и достоверность:
Обеспечивает точность от 0,01% до 99,99% с погрешностью всего 0,05%.
Способен выявлять сплавы золота с вольфрамом и золотa с рением для предотвращения мошенничества.
Быстрое время тестирования:
Результаты доступны всего за 5–60 секунд, что обеспечивает эффективность.
Настраиваемые отчеты:
Генерирует отчеты с процентным содержанием и значениями чистоты золота в каратах.
Позволяет создавать персонализированные отчеты под нужды клиентов.
- Преимущества:
Точное различие чистоты золота:
Может отличать золото 99% от золота 99,90%, что важно в торговле золотом и ювелирном деле.
Удобный интерфейс:
Программное обеспечение разработано для простоты использования, четко отображает все ключевые показатели.
Универсальное применение:
Используется в различных сферах: изготовление ювелирных изделий на заказ, выкуп золота, розничная торговля украшениями, ломбарды и академическое обучение.
Экологичность и неразрушающий метод:
Проводит анализ без повреждения образца, сохраняя его первоначальное состояние.
Почему анализатор SuperbMelt Настольный РФА
Любые вопросы о настольном рентгенофлуоресцентном анализаторе SuperbMelt
Есть вопросы по спектрометру для драгоценных металлов SuperbMelt?
Руководство по настольному анализатору XRF SuperbMelt
Важность анализаторов металлов
- Обеспечение качества и чистоты материалов
Ювелирные изделия и драгоценные металлы: Анализаторы металлов подтверждают чистоту золота, серебра, платины и других драгоценных металлов, предотвращая мошенничество и обеспечивая доверие клиентов.
Производство: Они гарантируют использование правильных материалов в производстве, что помогает избежать дефектов, которые могут повлиять на безопасность и долговечность продукции.
- Неразрушающий контроль (NDT)
Анализаторы XRF являются неразрушающими, то есть они определяют состав материала без его повреждения. Это особенно важно в таких отраслях, как электроника, ювелирное дело и аэрокосмическая промышленность, где точность критична.
- Соблюдение нормативных требований
Многие отрасли обязаны соответствовать международным стандартам материалов и экологическим нормам, таким как ROHS (ограничение опасных веществ) и REACH. Анализаторы металлов помогают компаниям обеспечить соответствие, снижая риск штрафов и отзывов продукции.
- Эффективность процесса и скорость
Анализаторы металлов дают быстрые результаты (за секунды или минуты), что помогает производителям оптимизировать процессы и поддерживать скорость производства без задержек, связанных с традиционными лабораторными испытаниями.
- Экономия затрат и сокращение отходов
В сферах переработки и металлолома анализаторы металлов позволяют эффективно сортировать металлы, обеспечивая возврат ценных материалов и минимизацию отходов.
- Настройка под различные приложения
Современные анализаторы могут адаптироваться под специфические задачи, такие как измерение следовых элементов или выявление металлических загрязнений в пищевой промышленности и производстве медицинского оборудования.
Анализаторы металлов, особенно портативные и настольные XRF-анализаторы, стали незаменимыми для поддержания качества, безопасности и эффективности в различных отраслях. Они способствуют не только надежности продукции, но и усилиям по устойчивому развитию, стимулируя переработку и сокращение отходов.
Виды анализаторов металлов
1. Анализаторы XRF (рентгенофлуоресцентный анализ)
- Принцип работы: Используют рентгеновские лучи для возбуждения атомов в материале и измеряют высвобождаемую энергию для определения элементного состава.
- Применение: Тестирование ювелирных изделий, аутентификация драгоценных металлов, экологический мониторинг, переработка и проверка на соответствие стандартам (например, ROHS).
- Преимущества: Неразрушающий метод, быстрые результаты, доступны портативные модели.
2. Анализаторы OES (оптическая эмиссионная спектрометрия)
- Принцип работы: Искра или дуга возбуждает атомы в образце, и испускаемый свет анализируется для определения элементов.
- Применение: Широко используется в металлургической промышленности, включая производство стали и литейные заводы.
- Преимущества: Высокая точность при обнаружении широкого спектра элементов, включая углерод, сера и фосфор.
3. Анализаторы LIBS (лазерная индуцированная разрядная спектроскопия)
- Принцип работы: Лазерный импульс создает плазму на поверхности образца, а свет, испускаемый плазмой, анализируется для определения элементного состава.
- Применение: Подходит для переработки, контроля качества и идентификации сплавов.
- Преимущества: Очень портативные и быстрые, способны анализировать легкие элементы (например, литий, бериллий).
4. Спектрометры ICP (индуктивно связанная плазма)
- Принцип работы: Образец ионизируется в состоянии плазмы, а ионы анализируются методом масс-спектрометрии (ICP-MS) или оптической эмиссионной спектроскопии (ICP-OES).
- Применение: Анализ следовых элементов в экологическом мониторинге, фармацевтике и безопасности пищевых продуктов.
- Преимущества: Очень чувствительные и точные, подходят для обнаружения очень низких концентраций.
5. Анализаторы ААС (атомно-абсорбционная спектроскопия)
- Принцип работы: Измеряет поглощение света свободными атомами в газообразном состоянии для определения концентрации элементов.
- Применение: В основном используется в лабораториях для химического анализа, включая горное дело и экологические исследования.
- Преимущества: Высокая чувствительность и точность для отдельных элементов.

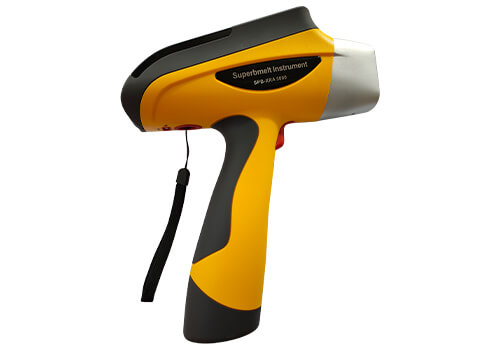

6. Портативные анализаторы Niton (ручные анализаторы)
- Принцип работы: Часто используют технологии XRF или LIBS в переносном устройстве для полевых испытаний.
- Применение: Сортировка металлолома, розничная продажа ювелирных изделий и инспекция строительных материалов.
- Преимущества: Портативные и простые в использовании, обеспечивают мгновенные результаты.
Какие анализаторы чаще всего используются в ювелирной промышленности?
1. Анализаторы XRF (рентгенофлуоресцентный анализ)
- Назначение: Неразрушающий контроль золота, серебра, платины и других сплавов.
- Причина использования: Анализаторы XRF обеспечивают быстрые и точные измерения, что особенно важно в ювелирной торговле, ломбардах и переработке золота.
- Пример устройства:
- SuperbMelt XRF Анализатор — измеряет до 74 элементов и способен выявлять поддельные сплавы «золото-вольфрам» и «золото-рений».
Огневой анализ (метод купелирования)
- Назначение: Традиционный и высокоточный метод определения пробности золота.
- Причина использования: Несмотря на длительность, часто применяется ювелирными производителями для точного анализа во время производства.
- Ограничение: Метод разрушительный, так как требует плавления образца.
ICP-OES (оптическая эмиссионная спектрометрия с индуктивно связанной плазмой)
- Назначение: Анализ следовых элементов для обеспечения чистоты драгоценных металлов.
- Причина использования: Обеспечивает более детализированные данные по сравнению с XRF, особенно для легких элементов.
- Применение: Широко используется в ювелирном производстве и аффинаже металлов.
Электронные тестеры золота
- Назначение: Быстрое определение пробы золота.
- Причина использования: Идеально подходят для розничной торговли и ломбардов для проверки пробы золота (например, 18K, 24K).
- Пример устройства: Карат-метры, использующие электрическое сопротивление для определения чистоты.
Магнитометры и тестеры плотности
- Назначение: Обнаружение поддельных ювелирных изделий с сердечником из недрагоценных металлов (например, вольфрама).
- Причина использования: Быстрый метод предварительного скрининга для проверки подделок из золота или серебра.
Часто задаваемые вопросы о настольном XRF-анализаторе SuperbMelt
1. Что такое настольный XRF?
Настольный XRF-анализатор — это компактный прибор, размещаемый на рабочем столе, который использует технологию рентгенофлуоресценции (XRF) для определения элементного состава материалов. Принцип работы XRF основан на облучении образца рентгеновскими лучами, в результате чего элементы внутри него испускают вторичные, характеристические рентгеновские лучи. Анализатор фиксирует эти излучения и определяет, какие элементы присутствуют в образце, а также их концентрацию.
Ключевые особенности:
Диапазон определяемых элементов: обычно от калия (K) до урана (U); некоторые модели могут анализировать и более лёгкие элементы.
Неразрушающий метод: образец не повреждается, что идеально подходит для анализа ювелирных изделий, драгоценных металлов и покрытий.
Быстрый анализ: результаты получаются за секунды или минуты (обычно от 5 до 60 секунд).
Высокая точность: большинство настольных XRF-устройств обеспечивают точность с минимальной погрешностью (~0,05%).
Применение:
Ювелирные изделия и драгоценные металлы: анализирует золото, серебро, платину, родий и другие, различая, например, 99,99% и 99,90% золото.
Переработка и восстановление металлов: определяет состав металлов в сфере переработки.
Электроника: проверяет содержание опасных веществ и подтверждает состав металлов.
Образование и наука: используется в лабораториях и университетах для изучения материаловедения.
Настольные XRF-анализаторы сочетают в себе высокую производительность и удобство, что делает их популярным выбором в отраслях, где требуются портативные и мощные аналитические инструменты.
2. Что лучше: XRD или XRF?
При выборе между рентгеновской дифракцией (XRD) и рентгенофлуоресцентным анализом (XRF) важно понимать, что эти методы служат разным целям, и «лучший» метод зависит от ваших конкретных аналитических задач.
Обзор XRF (рентгенофлуоресцентный анализ):
Назначение:
Определение и количественный анализ элементов в образце (элементный анализ).
Преимущества:
Неразрушающий метод анализа.
Быстрый результат — от нескольких секунд до минут.
Эффективен для анализа элементного состава (металлы, керамика, минералы).
Портативные версии позволяют проводить анализ на месте.
Ограничения:
Не предоставляет информации о кристаллической структуре.
Сложности при анализе лёгких элементов (однако некоторые продвинутые системы частично решают эту проблему).
Лучше всего подходит для:
Промышленности, связанной с добычей полезных ископаемых, металлургией, ювелирным делом и переработкой, где важно знать элементный состав материалов.
Обзор XRD (рентгеновская дифракция):
Назначение:
Анализ кристаллической структуры материалов, идентификация фаз и соединений.
Преимущества:
Подробная информация о расположении атомов и фазовом составе.
Идентификация полиморфов (разных структурных форм одного и того же соединения).
Определение размера зёрен, напряжений и дефектов кристаллической решётки.
Ограничения:
Более длительное проведение анализа по сравнению с XRF.
Требуется сложная подготовка образцов.
Не подходит для чисто элементного анализа.
Лучше всего подходит для:
Научных исследований, фармацевтики, материаловедения и геологии, где важно понимать кристаллическую структуру или проводить фазовый анализ.
Когда использовать XRF, а когда XRD?
XRF — лучший выбор, если вам нужен элементный анализ (например, определение содержания золота в ювелирных изделиях или железа в руде).
XRD — подходит для анализа фазового состава, например, различения полиморфов или изучения кристаллической структуры в научных целях.
Можно ли использовать оба метода вместе?
В некоторых случаях XRF и XRD взаимодополняют друг друга. Например, в минералогии XRF определяет элементный состав, а XRD — минеральные фазы. Выбор метода зависит от того, что для вас важнее: что содержится в образце (XRF) или как эти элементы структурированы (XRD).
3. Что не может обнаружить XRF?
При выборе между рентгеновской дифракцией (XRD) и рентгенофлуоресцентным анализом (XRF) важно понимать, что эти методы служат разным целям, и «лучший» метод зависит от ваших конкретных аналитических задач.
Обзор XRF (рентгенофлуоресцентный анализ):
Назначение:
Определение и количественный анализ элементов в образце (элементный анализ).
Преимущества:
Неразрушающий метод анализа.
Быстрый результат — от нескольких секунд до минут.
Эффективен для анализа элементного состава (металлы, керамика, минералы).
Портативные версии позволяют проводить анализ на месте.
Ограничения:
Не предоставляет информации о кристаллической структуре.
Сложности при анализе лёгких элементов (однако некоторые продвинутые системы частично решают эту проблему).
Лучше всего подходит для:
Промышленности, связанной с добычей полезных ископаемых, металлургией, ювелирным делом и переработкой, где важно знать элементный состав материалов.
Обзор XRD (рентгеновская дифракция):
Назначение:
Анализ кристаллической структуры материалов, идентификация фаз и соединений.
Преимущества:
Подробная информация о расположении атомов и фазовом составе.
Идентификация полиморфов (разных структурных форм одного и того же соединения).
Определение размера зёрен, напряжений и дефектов кристаллической решётки.
Ограничения:
Более длительное проведение анализа по сравнению с XRF.
Требуется сложная подготовка образцов.
Не подходит для чисто элементного анализа.
Лучше всего подходит для:
Научных исследований, фармацевтики, материаловедения и геологии, где важно понимать кристаллическую структуру или проводить фазовый анализ.
Когда использовать XRF, а когда XRD?
XRF — лучший выбор, если вам нужен элементный анализ (например, определение содержания золота в ювелирных изделиях или железа в руде).
XRD — подходит для анализа фазового состава, например, различения полиморфов или изучения кристаллической структуры в научных целях.
Можно ли использовать оба метода вместе?
В некоторых случаях XRF и XRD взаимодополняют друг друга. Например, в минералогии XRF определяет элементный состав, а XRD — минеральные фазы. Выбор метода зависит от того, что для вас важнее: что содержится в образце (XRF) или как эти элементы структурированы (XRD).
Вот перевод на русский язык:
1. Легкие элементы (Z < 11)
Элементы с атомным номером ниже натрия (Z = 11), такие как:
Водород (H)
Гелий (He)
Литий (Li)
Бериллий (Be)
Бор (B)
Углерод (C) и азот (N) (в некоторых конфигурациях)
Причина:
Рентгенофлуоресцентный анализ (XRF) обнаруживает вторичные рентгеновские лучи, испускаемые возбужденными атомами. Легкие элементы испускают низкоэнергетическое излучение, которое легко поглощается воздухом, самим образцом или окном детектора. Специальные конфигурации (например, вакуум или продувка гелием) могут улучшить чувствительность, но полностью устранить проблему невозможно.
2. Изотопы и молекулярные структуры
Изотопный состав: XRF не различает изотопы одного и того же элемента (например, углерод-12 и углерод-13).
Молекулярная или химическая форма: Метод дает только элементный состав, а не структуру молекул или степень окисления.
3. Следовые количества элементов
Пределы обнаружения: Хотя XRF может обнаруживать элементы в концентрациях на уровне миллионных долей (ppm), он может быть неэффективен для анализа на уровне миллиардных долей (ppb). В таких случаях лучше подходят методы, такие как ICP-MS (индуктивно-связанная плазменная масс-спектрометрия).
4. Газы
Анализ газов невозможен: XRF подходит только для твердых тел, жидкостей или порошков. Газы слишком разрежены, чтобы эффективно взаимодействовать с рентгеновским излучением. Некоторые специальные приборы могут анализировать газы, заключённые в твердые матрицы.
5. Загрязнения на поверхности с низким атомным номером
Тонкие покрытия или загрязнения, состоящие из элементов с низким Z, трудно обнаружить точно, так как они могут не создавать достаточного сигнала или быть экранированы другими слоями.
6. Ограничения по глубине и многослойные образцы
Чувствительность по глубине: XRF анализирует только верхние слои образца. Сигналы из глубинных слоев в толстых или многослойных материалах могут не быть обнаружены или могут искажаться сигналами от поверхности.
Заключение:
Хотя XRF является универсальным инструментом для анализа металлов, минералов и сплавов, его ограничения включают:
Плохую чувствительность к легким элементам,
Неспособность определять молекулярную структуру,
Сложности с обнаружением следовых количеств,
Непригодность для анализа газов.
В зависимости от задач анализа, XRF часто используют в сочетании с другими методами, такими как ICP-MS, XRD или FTIR, чтобы компенсировать его ограничения.
4. Какие существуют два типа XRF?
Технология XRF (рентгенофлуоресцентный анализ) делится на два основных типа в зависимости от конфигурации и области применения:
Энергодисперсионный XRF (EDXRF) и Дисперсионный по длине волны XRF (WDXRF).
Оба метода используются для обнаружения и количественного анализа элементов, но различаются по способу обработки рентгеновских сигналов.
1. Энергодисперсионный XRF (EDXRF)
Принцип работы:
EDXRF напрямую измеряет уровни энергии испущенных рентгеновских лучей от образца. Детектор фиксирует энергию флуоресцентного излучения и сопоставляет её с конкретными элементами.
Ключевые особенности:
Быстрый анализ — весь спектр фиксируется одновременно.
Компактные размеры и более доступная цена.
Часто используется в настольных анализаторах и портативных приборах.
Подходит для экспресс-анализа и выездных исследований.
Области применения:
Широко используется в экологическом анализе, горнодобывающей промышленности, идентификации сплавов и контроле качества.
2. Дисперсионный по длине волны XRF (WDXRF)
Принцип работы:
WDXRF разделяет испущенные рентгеновские лучи по длине волны с помощью дифракционной решетки или кристалла перед их детектированием. Такая система обеспечивает более детальные и точные измерения.
Ключевые особенности:
Более высокая точность и разрешение по сравнению с EDXRF.
Более сложное и крупное оборудование, требующее стационарной установки.
Лучше справляется с элементами, имеющими близкие уровни энергии, и с определением следовых количеств веществ.
Области применения:
Применяется в исследовательских лабораториях и отраслях, где критически важна точность: производство цемента, металлургия, производство стекла.
Сравнение
| Характеристика | EDXRF | WDXRF |
|---|---|---|
| Скорость | Быстрая | Медленная |
| Точность | Умеренная | Высокая |
| Стоимость | Ниже | Выше |
| Портативность | Да (портативный/настольный) | Нет (стационарное оборудование) |
| Примеры применения | Полевые работы, скрининг | Лаборатории, научные исследования |
Вывод:
EDXRF идеально подходит для быстрого анализа на месте, а WDXRF предпочитают в лабораториях, где необходима высокая точность.
Выбор между ними зависит от целей анализа, требуемой точности и бюджета.
5. Какова цель XRF-теста?
Основная цель XRF-теста (рентгенофлуоресцентного анализа) — быстрое и неразрушающее определение элементного состава материала. Он позволяет выявить и количественно определить содержание металлов и других элементов, предоставляя важную информацию для контроля качества, научных исследований и соблюдения нормативных требований в различных отраслях.
Основные цели XRF-анализа:
Идентификация материалов
Подтверждает тип и чистоту металлов, сплавов и других веществ, обеспечивая стабильность продукции.
Широко используется в ювелирной, аэрокосмической и электронной промышленности для подтверждения состава материалов.
Контроль и обеспечение качества
Гарантирует соответствие сырья установленным химическим стандартам.
Применяется в производстве, горнодобыче и металлургии для предотвращения дефектов.
Экологическое и нормативное соответствие
Обнаруживает опасные вещества, такие как свинец или кадмий, для соблюдения требований RoHS, REACH и других стандартов.
Используется при анализе почв, утилизации отходов и контроле безопасности потребительских товаров.
Горное дело и геология
Определяет содержание полезных ископаемых в рудах и геологических образцах, оценивая качество ресурсов и возможность их добычи.
Измерение толщины покрытий
В отраслях, таких как автомобилестроение и гальваника, XRF измеряет толщину металлических покрытий для соблюдения стандартов.
Проверка драгоценных металлов
Проверяет чистоту золота и выявляет подделки или примеси, что особенно актуально в оценке ювелирных изделий и переработке.
XRF-анализ обеспечивает быстрые, точные и неинвазивные результаты, благодаря чему широко применяется — от лабораторных исследований до полевых испытаний.
6. Каков принцип работы XRF-анализатора?
Основная цель XRF-теста (рентгенофлуоресцентного анализа) — быстрое и неразрушающее определение элементного состава материала. Он позволяет выявить и количественно определить содержание металлов и других элементов, предоставляя важную информацию для контроля качества, научных исследований и соблюдения нормативных требований в различных отраслях.
Основные цели XRF-анализа:
Идентификация материалов
Подтверждает тип и чистоту металлов, сплавов и других веществ, обеспечивая стабильность продукции.
Широко используется в ювелирной, аэрокосмической и электронной промышленности для подтверждения состава материалов.
Контроль и обеспечение качества
Гарантирует соответствие сырья установленным химическим стандартам.
Применяется в производстве, горнодобыче и металлургии для предотвращения дефектов.
Экологическое и нормативное соответствие
Обнаруживает опасные вещества, такие как свинец или кадмий, для соблюдения требований RoHS, REACH и других стандартов.
Используется при анализе почв, утилизации отходов и контроле безопасности потребительских товаров.
Горное дело и геология
Определяет содержание полезных ископаемых в рудах и геологических образцах, оценивая качество ресурсов и возможность их добычи.
Измерение толщины покрытий
В отраслях, таких как автомобилестроение и гальваника, XRF измеряет толщину металлических покрытий для соблюдения стандартов.
Проверка драгоценных металлов
Проверяет чистоту золота и выявляет подделки или примеси, что особенно актуально в оценке ювелирных изделий и переработке.
XRF-анализ обеспечивает быстрые, точные и неинвазивные результаты, благодаря чему широко применяется — от лабораторных исследований до полевых испытаний.
Принцип работы рентгенофлуоресцентного (XRF) анализатора основан на взаимодействии рентгеновского излучения с веществом. Когда материал подвергается воздействию высокоэнергетического рентгеновского луча, он испускает вторичное (флуоресцентное) излучение с уникальной энергией, характерной для присутствующих в образце элементов.
Принцип работы XRF-анализатора:
1. Возбуждение первичным рентгеновским излучением:
Прибор облучает образец высокоэнергетическими рентгеновскими лучами, которые обычно создаются рентгеновской трубкой или радиоактивным источником.
2. Выбивание электронов (фотоэлектрический эффект):
Рентгеновские лучи обладают достаточной энергией для выбивания электронов с внутренних электронных оболочек атомов (оболочки K или L).
3. Испускание вторичных (флуоресцентных) рентгеновских лучей:
Когда электроны с внешних оболочек (например, M или N) заполняют освободившиеся места на внутренних уровнях, выделяется энергия в виде флуоресцентного рентгеновского излучения.
Каждый элемент испускает рентгеновские лучи с уникальной энергией или длиной волны, что позволяет его идентифицировать.
4. Обнаружение и количественный анализ:
Испущенные рентгеновские лучи улавливаются детектором — Si-PIN или SDD (кремниевым дрейфовым детектором).
Анализатор измеряет интенсивность и энергию этих лучей, что позволяет определить тип и количество элементов в образце.
Ключевые компоненты XRF-анализатора:
Источник рентгеновского излучения: Генерирует первичные рентгеновские лучи (обычно рентгеновская трубка).
Детектор: Измеряет энергию и интенсивность вторичных рентгеновских лучей.
Программное обеспечение спектрометра: Преобразует сигналы в понятные данные — элементный состав и концентрации.
Виды XRF-анализа:
Качественный анализ: Определяет, какие элементы присутствуют в образце.
Количественный анализ: Измеряет концентрацию каждого элемента.
XRF-анализ — это неразрушающий, эффективный метод, широко применяемый в таких отраслях, как горнодобывающая промышленность, производство, ювелирное дело и экологический мониторинг.
7. Какие элементы может обнаружить XRF?
Принцип работы рентгенофлуоресцентного (XRF) анализатора основан на взаимодействии рентгеновского излучения с веществом. Когда материал подвергается воздействию рентгеновского луча высокой энергии, он испускает вторичные (флуоресцентные) рентгеновские лучи с уникальной энергией, соответствующей элементам, содержащимся в образце.
Принцип работы XRF-анализатора:
1. Возбуждение первичным рентгеновским излучением:
Прибор облучает образец рентгеновскими лучами высокой энергии, которые обычно генерируются рентгеновской трубкой или радиоактивным источником.
2. Выбивание электронов (фотоэлектрический эффект):
Рентгеновское излучение обладает достаточной энергией для выбивания электронов из внутренних оболочек атомов (оболочки K или L).
3. Испускание вторичных (флуоресцентных) рентгеновских лучей:
Когда электроны с более высоких энергетических уровней (например, оболочки M или N) заполняют освободившиеся уровни, происходит выделение энергии в виде флуоресцентного рентгеновского излучения.
Каждый элемент испускает рентгеновские лучи с уникальной энергией или длиной волны, что позволяет его идентифицировать.
4. Обнаружение и количественный анализ:
Эти рентгеновские лучи улавливаются кремниевым детектором — Si-PIN или SDD (кремниевый дрейфовый детектор).
Анализатор измеряет интенсивность и энергию испущенного излучения, что позволяет определить тип и концентрацию элементов в образце.
Основные компоненты XRF-анализатора:
Источник рентгеновского излучения: Генерирует первичное рентгеновское излучение (чаще всего — рентгеновская трубка).
Детектор: Измеряет энергию и интенсивность вторичного рентгеновского излучения.
Программное обеспечение спектрометра: Преобразует сигналы в данные об элементном составе и концентрации.
Виды XRF-анализа:
Качественный анализ: Определяет, какие элементы присутствуют в образце.
Количественный анализ: Измеряет концентрацию каждого элемента в материале.
Метод XRF является неразрушающим, высокоэффективным и широко применяется в таких отраслях, как горнодобывающая промышленность, производство, ювелирное дело и экологический контроль.
8. Как объяснить результаты XRF?
Интерпретация результатов рентгенофлуоресцентного (XRF) анализа включает в себя анализ элементного состава и концентрации образца. Анализатор генерирует спектр, на котором по оси X откладывается энергия излучения (кэВ), а по оси Y — интенсивность (количество отсчетов). Ниже приведена поэтапная инструкция по пониманию результатов XRF:
1. Обзор спектра
Пики на спектре:
Каждый пик в спектре XRF соответствует определенному элементу. Положение пика (энергия) указывает на элемент, а высота (интенсивность) связана с концентрацией этого элемента в образце.
Пример: Пик около 8 кэВ может свидетельствовать о наличии меди (Cu).
Несколько пиков на элемент:
Многие элементы имеют более одного характерного пика (линии Kα и Kβ для легких элементов или Lα для тяжелых). Эти вторичные пики помогают подтвердить идентификацию элемента.
2. Идентификация элементов
Программное обеспечение XRF автоматически присваивает пикам подписи элементов на основе их энергии. Обычно отображается список обнаруженных элементов.
Качественный анализ: Если указано только наличие элементов без указания концентрации, это качественный анализ (например, образец содержит железо, медь и цинк).
3. Количественный анализ
Значения концентраций (% или ppm):
Высота или площадь пика пропорциональны количеству элемента. Результаты отображаются в процентах (% мас.) или частях на миллион (ppm).
Пределы обнаружения:
Некоторые элементы могут не отображаться в отчете, если их концентрация ниже предела обнаружения прибора.
4. Калибровка и точность
Калиброванные результаты: Для точного количественного анализа прибор должен быть откалиброван по эталонным образцам. Результаты без калибровки считаются приблизительными или полуколичественными.
Матриксные эффекты: В сложных образцах взаимодействие элементов (матриксные эффекты) может влиять на результаты. Алгоритмы ПО обычно корректируют эти эффекты, но при интерпретации данных сложных смесей (сплавов, руд) требуется осторожность.
5. Отчет о результатах
Сводная таблица:
Отчет обычно содержит таблицу с элементами, их концентрацией и уровнем погрешности (например, ± 0,05%).
Пример:
| Элемент | Концентрация (%) | Погрешность (%) |
|---|---|---|
| Золото (Au) | 85.23 | ± 0.03 |
| Серебро (Ag) | 10.15 | ± 0.02 |
6. Ограничения результатов XRF
Легкие элементы: XRF менее эффективно для обнаружения элементов с низкими атомными номерами (например, водород, литий), если не используется специализированный детектор.
Чувствительность к поверхности: XRF анализирует только верхние несколько микрон образца, поэтому результаты могут не отражать внутренний состав.
7. Итоговая интерпретация
После изучения спектра и сводной таблицы задайте себе вопросы:
Соответствуют ли обнаруженные элементы ожидаемому составу образца?
Есть ли неожиданные элементы, которые могут указывать на загрязнение?
Соответствует ли заявленная точность требованиям вашего применения?
Тщательный анализ спектра, положений пиков и количественных данных позволяет получить важную информацию о составе материала. Это делает XRF мощным инструментом в таких отраслях, как ювелирное дело, горнодобывающая промышленность и производство, где точное знание состава крайне важно.
9. Как проводится XRF-анализ?
Анализ XRF (рентгенофлуоресцентный анализ) — это неразрушающий метод определения элементного состава образца. Вот как проводится анализ XRF:
1. Подготовка образца
Твердые образцы: Большинство твердых образцов, таких как металлы или сплавы, можно анализировать без подготовки. Для лучших результатов очистите поверхность от грязи, оксидов или загрязнений.
Порошкообразные образцы: Измельчите порошки для обеспечения однородности. Иногда порошки прессуют в таблетки для более стабильного анализа.
Жидкие образцы: Жидкости помещают в специальные держатели, часто с использованием специальных пленок для удержания образца.
2. Настройка XRF анализатора
Включение: Включите анализатор и дайте ему прогреться, если это необходимо.
Выбор калибровки: Выберите подходящую калибровку в зависимости от типа материала (металл, пластик, руда и т. д.). Современные устройства обычно имеют предустановленные калибровки.
Меры безопасности: Убедитесь, что защитные экраны на месте и соблюдены все меры безопасности.
3. Размещение образца
Позиционирование: Поместите образец на подставку так, чтобы он лежал ровно и находился непосредственно под рентгеновским лучом.
Настройка фокуса: В некоторых приборах может потребоваться отрегулировать фокус или держатель образца для точного выравнивания.
4. Настройка параметров и запуск теста
Настройки измерения: Выберите режим анализа (качественный или количественный), задайте время измерения и определите элементы для обнаружения.
Запуск анализа: Начните тест. Прибор облучает образец рентгеновскими лучами, вызывая флуоресценцию — излучение вторичных рентгеновских лучей.
Сбор данных: Анализатор фиксирует эти вторичные лучи и обрабатывает их, формируя спектр пиков, соответствующих элементам в образце.
5. Интерпретация результатов
Просмотр спектра: После анализа прибор отображает спектр с пиками, указывающими на обнаруженные элементы и их относительные концентрации.
Квантификация: Используйте программное обеспечение для количественного определения концентраций элементов. При наличии калибровки результаты будут точными и отображаться в процентах или ppm (частях на миллион).
6. Отчетность
Экспортируйте данные и создайте отчет, включающий сводку обнаруженных элементов и их концентраций, а также спектр.
Лучшие практики
Калибровка: Регулярно калибруйте XRF прибор с помощью эталонных образцов для поддержания точности.
Матриксные эффекты: Корректируйте матриксные эффекты (взаимодействие элементов), чтобы избежать ошибок при анализе сложных материалов.
Обслуживание: Держите детектор и держатель образца в чистоте для предотвращения загрязнений.
XRF анализ широко применяется в металлургии, ювелирном деле, горнодобывающей промышленности и экологическом контроле благодаря своей скорости, точности и возможности работать с различными типами образцов.
© Авторские права 2008-2021 Superb Electromachinery Co., Limited
